产品简介
Product Brief

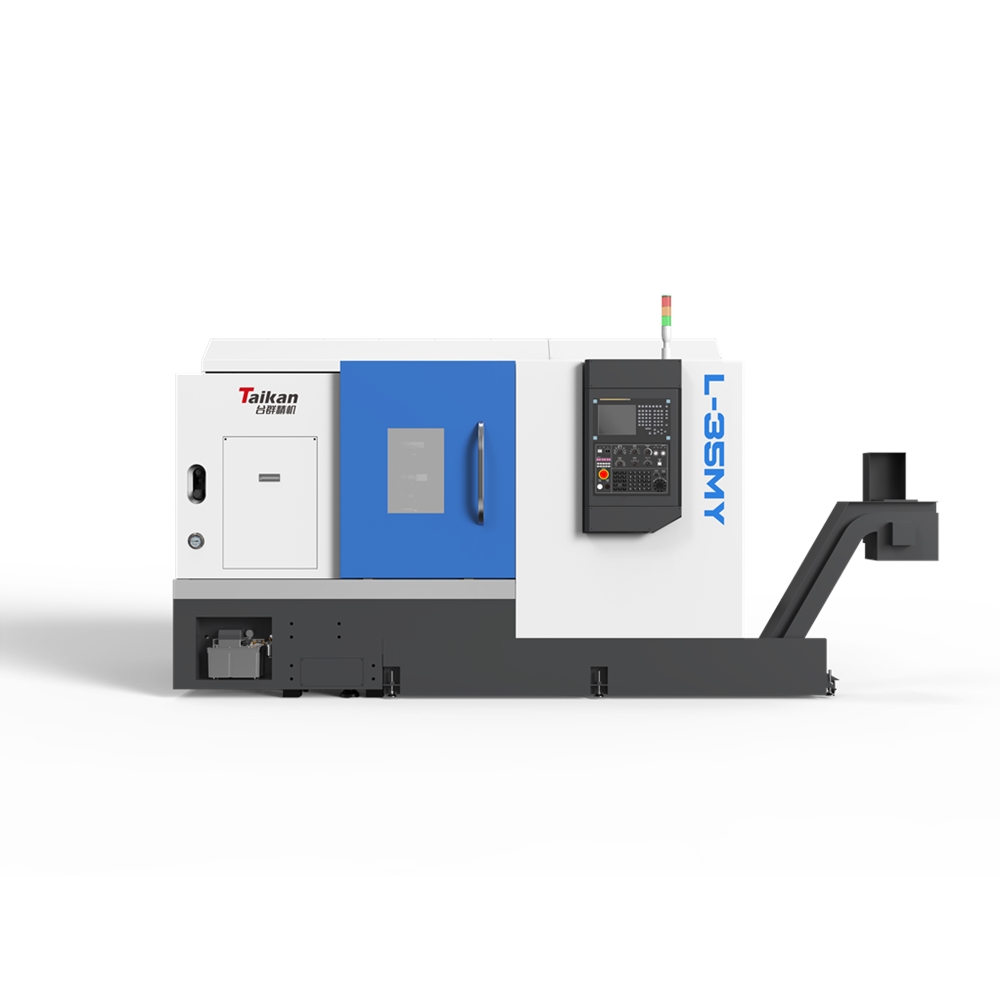

DB真人旗舰精机L-35MY型数控卧式车床是双坐标两轴联动、、半闭环数控机床。本机床机、、电、、液一体式结构，，，接纳全关闭防护罩，，，拉门向左开，，，旋转使用台位于右端牢靠防护罩上，，，操作利便。各伺服进给轴均接纳高速静音滚珠丝杠，，，弹性联轴器直接毗连，，，移动速率快、、噪声低、、定位精度和重复定位精度高；；；伺服电机内装绝对值编码器，，，无累计误差，，，无需影象、、无需找参考点、、切断电源后位置信息不会丧失。本机床功效强，，，精度高，，，结构合理，，，造型雅观，，，易于操作，，，维修利便。
产品特征
Product characteristics
整 体：：：机床为机、、电、、液一体式结构，，，30°整体斜床身，，，具有结构紧凑、、刚性高、、排屑流通、、操作利便等优点；；；导轨型式为转动导轨，，，驱动部件接纳高速静音滚珠丝杠，，，具有速率快、、发热少、、定位精度高的优点；；；机床为全关闭式防护，，，自动排屑、、自动润滑、、自动冷却；；；〈蠹均接纳优质树脂砂造型、、高强度铸铁质料铸造而成，，，使机床获得高刚性和稳固的精度。
主 轴：：：本机床主传动系统接纳高性能伺服电机驱动，，，通过皮带发动主轴转动，，，主轴转速规模0-6000r/min。主轴前支持接纳了三联高精度角接触球轴承，，，后支持接纳两联高精度角接触球轴承，，，知足轴向、、径向切削力的承载要求，，，高转速要求。
刀 塔：：：本机床接纳伺服刀台塔，，，换刀速率快，，，可靠性高。
尾 架：：：（选配）接纳液压式尾架，，，活顶尖结构，，，精度高，，，刚性高，，，性能可靠。
驱 动：：：纵、、横向驱动接纳了FANUC高性能伺服电机，，，定位精度高，，，行动无邪可靠。
系 统：：：配备高性能FANUC 0i-TF PLUS（5）数控系统，，，βi系列高性能交流主轴电机和伺服电机，，，包管了机床控制的稳固性，，，也包管了用户要求的数控加工功效和辅助功效。加工工件
Machining workpiece
加工视频
Processing video
产品参数
Product parameters
| 机型 | 项目 | L-35MY |
| 加工规模 | 床身上最大回转直径(mm) | φ600 |
| 最大加工直径(mm) | φ350 | |
| 最大加工长度(mm) | 750 | |
| 最大棒料直径(mm) | φ51 | |
| 行程 | X轴行程(mm) | 190 |
| Y轴行程(mm) | 100（±50） | |
| Z轴行程(mm) | 780 | |
| Z2轴行程(mm) | ||
| 主轴 | 输出功率(kw) | 14.5KW（电主轴） |
| 主轴头形式 | A2-6 | |
| 主轴最高转速(rpm) | 4000 | |
| 卡盘油缸 | 8寸 | |
| 刀架 | 刀塔形式 | 动力刀塔 |
| 刀具容量（Sec) | 12 | |
| 外圆刀具尺寸(mm) | 25×25 | |
| 最大镗刀直径(mm) | φ40 | |
| 尾架 | 尾架形式 | 伺服尾架 |
| 控制系统 | NC形式 | FANUC 0I TF(5) |
| 排屑形式 | 自动右排 |
