产品特征
PRODUCT CHARACTERISTICS

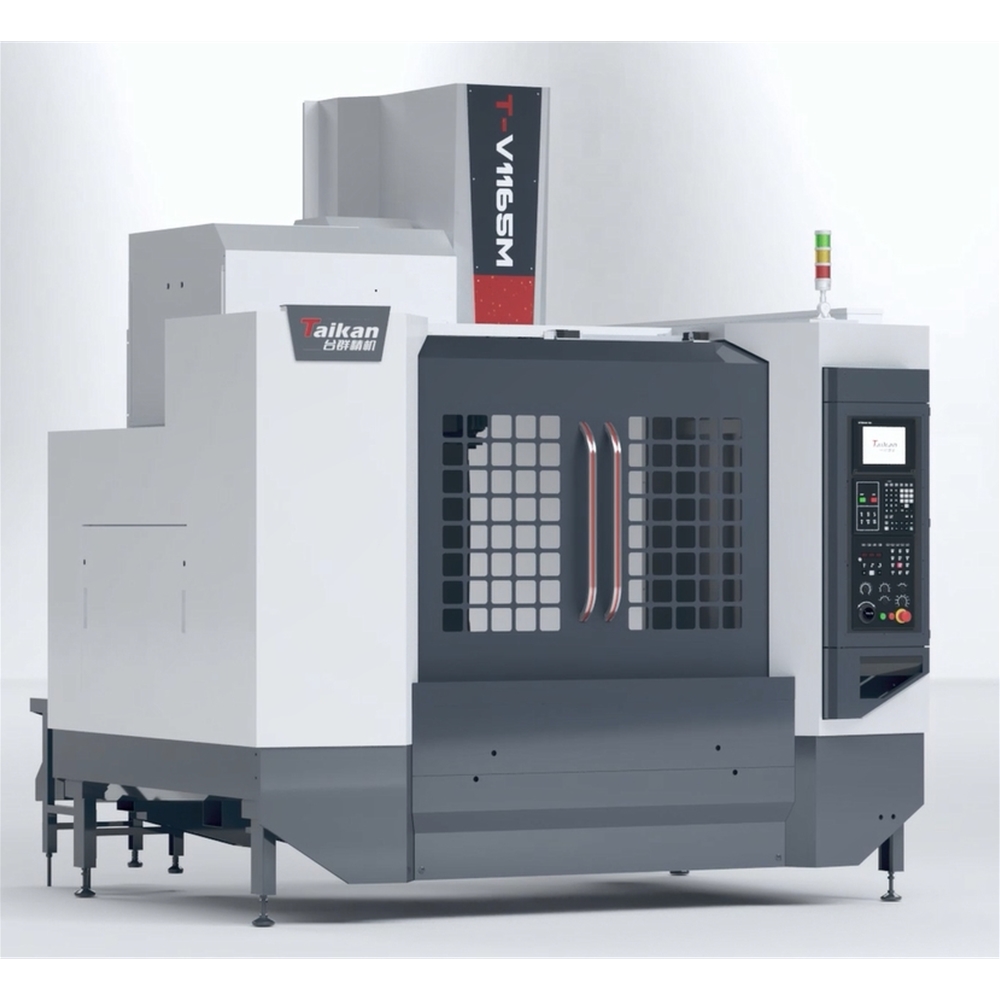

T-V1165M线轨型立式加工中心，，，是一台中小型规格的机床，，，工件在一次装夹后可以自动连续地完成铣、、、钻、、、镗、、、扩、、、铰、、、锪、、、攻丝等多种工序的加工，，，机床适用于中小型箱体类、、、板类、、、盘类、、、阀门类、、、壳体类、、、模具等重大零件的多品种中小批量加工。该机床接纳磷七精度的线轨及丝杠，，，机床具有更好的动态响应性，，，可以实现高速切削，，，低速无爬行，，，在细密零件、、、5G产品、、、五金、、、汽配、、、医疗器械行业获得普遍应用。
- 整机结构为定柱式，，，十字滑台结构；；斫幽沙笪裙痰鬃，，高刚性的大跨距人字形立柱，，，高速切削不震惊稳固形。 基础大件均接纳优质树脂砂造型、、、高强度铸铁质料铸造而成，，，使机床获得高刚性和稳固的精度。
- 三轴导轨接纳滚柱线轨承载，，，高刚性，，，低摩擦，，，低噪音。
- C3级丝杆，，，带预拉结构，，，消除部分热延伸，，，丝杆轴承接纳自润滑，，，延伸轴承寿命。
- 刀库接纳DB真人旗舰的24把刀臂式刀库，，，质量可靠，，，性能稳固。
- 主轴接纳DB真人旗舰的高速主轴单位，，，配BT40-8000r/min皮带动，，，主轴前端接纳迷宫设计，，，并带气幕；；すπВ，，防止切削液进入主轴轴承。
- 设置定量加压式及脂润滑系统，，，包管全机床各运动部件润滑优异。
- 机床排屑标配两侧斜坡后冲水排屑，，，水箱后置设计，，，自动化，，，人性化，，，高效率。双层水箱过滤系统结构，，，为工件加工提供优异的切削液。
- 配备高性能三菱M80B数控系统，，，包管了机床控制的稳固性，，，也包管了用户要求的数控加工功效和辅助功效。
应用领域
APPLICATION AREA
机床适用于中小型箱体类、、、板类、、、盘类、、、阀门类、、、壳体类、、、模具等重大零件的多品种中小批量加工，，，在细密零件、、、5G产品、、、五金、、、汽配、、、医疗器械行业获得普遍应用。
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
T-V1165M |
|
事情台尺寸 |
mm |
1200*650 |
|
X/Y/Z三轴行程 |
mm |
1100/650/600 |
|
主轴鼻端至事情台距离 |
mm |
150-750 |
|
事情台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
|
主轴转速 |
r/min |
50∼8000（皮带） |
|
主轴锥度 |
/ |
BT40 |
|
X/Y/Z三轴快速移动率 |
m/min |
36/36/30 |
|
刀库容量 |
把 |
24 |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
备注：：以上所有图片仅供参考，，，以现实交付为准；；本公司产品一直刷新，，，上述资料若有变换，，，恕不另行通知。
